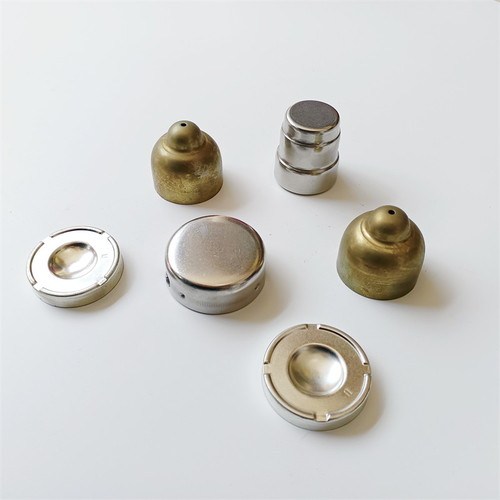

Les pièces de dessin sont des objets obtenus en étirant et en déformant des feuilles par le matériel mécanique. Maintenant nous présenterons les normes de production des pièces de dessin.
1. Le fond de surface de premier-mur et et la surface de mur de la partie de emboutissage, et le rayon faisant le coin des quatre coins de la partie rectangulaire devraient être appropriés. mm2rd1, mm5.1r2d.
2. La forme de la partie étirée devrait être simple et symétrique, et elle devrait être étirée en même temps autant que possible.
3. Pour les parties qui doivent être étirées beaucoup de fois, sur les lieux d'assurer la qualité extérieure exigée, on devrait permettre des traces qui peuvent être produites sur les surfaces intérieures et externes.
4. Sur les lieux d'assurer les exigences d'assemblée, on devrait permettre au le mur latéral de la pièce d'étirage profond d'avoir une certaine pente.
5. Les dimensions des pièces embouties devraient être identifiées par leurs dimensions externes ou intérieures, et les dimensions intérieures et externes ne devraient pas être marquées en même temps. Avec les pièces de emboutissage trapézoïdales, la dimension dans la direction de taille devrait généralement être basée sur le fond. Si la partie supérieure est la référence, il n'est pas facile garantir la dimension de taille.
6. La distance du trou sur le fond ou de la bride du morceau d'étirage profond au mur latéral devrait être appropriée.
