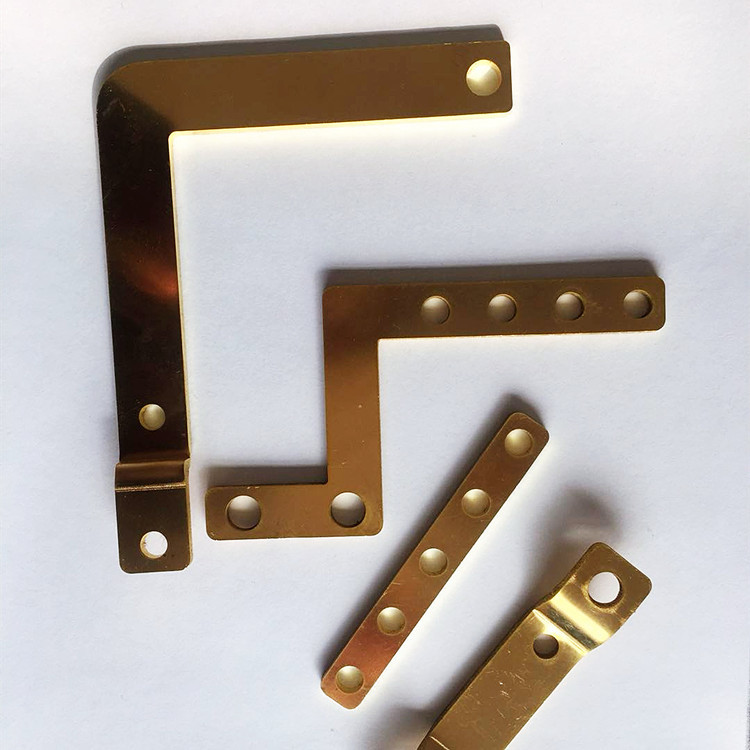

Connexion molle de barre omnibus de cuivre électrique flexible de cuivre de barres omnibus
Connexion entre la barre omnibus de cuivre et les composants électriques
1. Conditions pour la liaison directe : Quand le terminal du composant est plat, la connexion de barre omnibus peut être directement attachée avec des boulons suivant les indications de la figure, mais les attaches doivent être faites d'acier.
2. Quand le joint composant est une vis, la barre omnibus peut être directement reliée à la vis, suivant les indications de la figure ci-dessous, afin d'empêcher se desserrer, un contre-écrou devrait être ajouté, et un joint ne devrait pas être ajouté entre le contre-écrou.
Assemblée des barres omnibus de cuivre
1. La connexion entre la barre omnibus et la barre omnibus, et la barre omnibus et les composants électriques seront attachés avec par des boulons, et la force de serrage des boulons traversants répondra aux exigences dans le tableau 9.
2. La surface de contact de recouvrement de la barre omnibus devrait être maintenue propre. (S'il y a des conditions spéciales, elle peut être enduite de la graisse composée électrique)
3. Quand la barre omnibus est placée horizontalement, les boulons devraient être utilisés du fond pour compléter. Dans d'autres cas, l'écrou devrait être placé du côté d'entretien. Après la rondelle à ressort est aplati, il est recommandé pour le tourner dans la moitié pour serrer le couple. Actuellement, la longueur du boulon devrait exposer les boucles de l'écrou 2~ 5.
4. Des joints devraient être appliqués des deux côtés du boulon, il devrait y a une distance claire de 3mm entre les joints des boulons adjacents, et des rondelles à ressort ou les contre-écrous devraient être installés du côté d'écrou.
5. Les boulons devraient être uniformément soumis à une contrainte, et les terminaux des dispositifs électriques ne devraient pas être sujets à l'effort supplémentaire.
6. Il ne devrait y avoir aucun effort après que la barre omnibus soit installée.
7. La connexion de barre omnibus peut être protégée par une douille isolante spéciale.
Paramètres de produit
|
Matériel
|
Matériel non ferreux d'alliage comme l'acier au carbone, l'acier inoxydable, l'acier galvanisé, l'aluminium, le cuivre, le laiton, etc.
|
|
Finition extérieure
|
Toutes sortes de préparation de surface sont disponibles comme l'électrodéposition de chrome, électrodéposition de zinc, électrodéposition d'entaille, revêtement de poudre, e-revêtement, immersion
revêtement, miroir polissant, etc. |
|
Application
|
Métal électronique/appareils/équipement industriel automatique/emboutissant des pièces de matériel
|
|
Traitement
|
Notre processus inclut la fabrication de usinage, emboutissant, étirage profond, poinçon, tournant, coupe de laser, recourbement, sans couture
soudure, usinant et assemblée |
|
Contrôle de qualité
|
QC de système et de périodique de responsabilité sur la ligne chaque heure
|
|
Marché principal
|
USA/Germany/Canada/Italy/Royaume-Uni/Australie/Pakistan/Français, etc.
|
