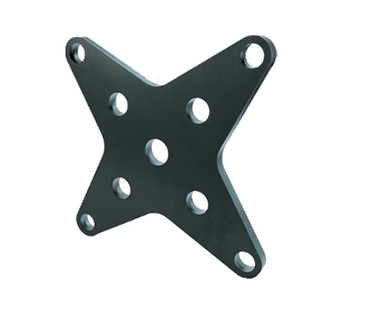

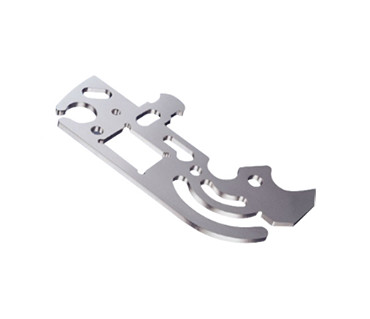

Laser coupant emboutissant la fabrication faite sur commande de tôle de pièces
Considérations quand pièces de conception de coupe de laser.
1. Fermez le contour.
Tous les profils coupés doivent être fermés. C'est une règle plus importante. Si le profil demeure ouvert, la pièce ne peut pas être enlevée de la tôle originale. Dans le cas de la gravure ou gravure à l'eau-forte, il n'y a aucun besoin de fermer le contour.
2. Trou rond.
Des trous avec des tolérances serrées peuvent être forés d'abord avec un laser et puis avec une perceuse, qui crée de petits trous dans le matériel et puis guide la perceuse pendant le processus de forage. Le diamètre de la perforation est environ 2 ou 3 millimètres.
3. Trous filetés.
L'épaisseur matérielle est au moins 1.5mm. L'acier fond et s'évapore quand coupe de laser. Après refroidissement, il devient difficile et difficile de fileter la coupe. Par conséquent, avant la coupe de fil, on lui recommande de forer avec un laser et puis une perceuse.
4. Filet de klaxon.
Les pièces de tôle peuvent avoir les coins pointus, mais ajouter un chanfrein (au moins moitié de l'épaisseur du matériel) à chaque angle rend la pièce meilleur marché.
5. Entailles et crochets.
La largeur plus petite de l'entaille est au moins 1mm ou l'épaisseur du matériel, celui qui est plus grand. La longueur ne doit pas dépasser cinq fois la largeur. Les crochets doivent être au moins 3mm épais ou deux fois l'épaisseur du matériel, ou celui qui est plus grand. Comme avec des entailles, la longueur devrait être moins de cinq fois la largeur.
La distance entre les entailles doit être au moins 3mm, la distance plus petite entre les crochets doit être 1mm ou l'épaisseur matérielle est plus grande. Les pièces peuvent déformer si les règles ne sont pas suivies.
6. Pièces multiples ou pièces minces.
En coupant les parties multiples sur la même tôle, la distance entre elles n'est pas moins que l'épaisseur matérielle. Si les pièces sont trop étroites ensemble ou si la pièce est trop mince coupé, elle peut brûler le matériel entre les deux lignes coupées.
Préparation de surface
|
Acier inoxydable
|
Polonais, passivant, sablage, gravure de laser
|
|
Acier
|
Zinguez l'électrodéposition, noir d'oxyde, nickelage, électrodéposition de Chrome, carburée, poudre enduite
|
|
Aluminium
|
Anodisée claire, couleur anodisée, sablé a anodisé, film chimique, brossage, polissant
|
|
Vélo
|
Industrie automobile
|
Matériel informatique
|
Équipement agricole
|
|
Équipement de textile
|
Équipement divers
|
Instruments de mesure
|
Instruments médicaux/dentaires
|
|
Dispositif de protection
|
Industrie pétrochimique
|
Connexions de pompes
|
Industrie pharmaceutique
|
|
Machines générales
|
Industrie pharmaceutique
|
Équipement de réparation
|
Valves industrielles
|
|
Garnitures sanitaires
|
Équipement d'instrumentation
|
Traitement de boisson de nourriture
|
Implants orthopédiques
|
